İnşaat mühendisliği disiplininde başlıca 2 mafsaldan söz edebiliriz.
1…Momentin sıfır olduğu yani hiç moment taşımayan klasik mafsallar

2…Plastik mafsallar

Klasik mafsallara örnek öndökümlü prefabrik yapıları gösterebilriiz.Bu konuya gazla girmeyeceğim.Kolonlar fabrikada üretilir, kirişler yada makaslar fabrikada üretilir, sonra yerinde kibrit çöpü hibi birleştirilir ve yapı oluşturulur.Anlaşılacagı üzere birleşim yerleri moment taşımaz, kiriş basit kiriş gibi çalışır kolonlarda konsol kolona yakın şekilde çalışır.

Plastik mafsallarda ise durum farklıdır.Plastik mafsallar moment taşır.Ancak kapasiteye ulaştıktan sonra moment orada kilitlenir ve kesit dönmeye devam eder.Ama kesit dönerken moment kapasitesi azalmaz.Aynı şekilde belirli momenti taşımaya devam eder.O halde şunu diyebilriiz.Plastik masfal oluşması için kesitin bir moment kapasitesinin olması ve moment kapasitesinin aşılması gerekir.Projelerde siz plastik mafsal koyamazsınız.Siz dizaynınınız yaparsınız etkilere göre plastik mafsallar oluşur.Ancak siz nerede ne zman nasıl plastik mafsal oluşabilecegini bilirsiniz yada bilmelisiniz.Plastik mafsal oluşması için betonarmede mutlaka çeliğin akması gerekir.Çelik amya başladığında plastik mafsal oluşumu başlar.Çelik uzar uzar uzar ama hala kesit moment taşır.Çeliğin uzaması demek kesitin deformasyon yapması demektir.

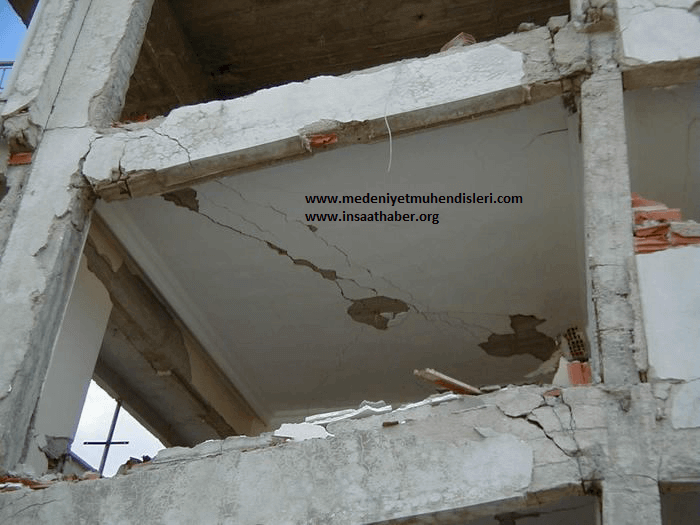

Plastik mafsal oluşumundan bahsetmek için bir noktayı unutmayalım.Plastik mafsal oluşmuş demeniz için mutlaka kesitin hasar görmesi gerekir.yANİ PLASTİK MAFSAL=HASAR…bU EŞİTLİĞİ UNUTMAMAK GEREK..Plastik mafsal kavramı sanki kötü bir kavram gibi gelsede aslında mühendisin iyi kullanabilecegi bir oluşumdur.Deprem enerjisinin buyuk bir kısmını biz plastik mafsal oluşumu ile karşılayabiliriz.Önemli olan bu plastik mafsal oluşumlarının yapının göçmeyecek şekilde ortaya çıkarılması.Burada da işi statik muhendisine düşüyor.Deprem enerjisini tüketmek için plastik mafsal oluşumuna izin vereceğiz yani yapı hasar görecek ama çökmeyecek.Burada da plastik mafsalların oluşum noktaları öne çıkmakta.Eğer siz plastik mafsalları daha anlaşılır bir ifadeyle hasarları kolon başlarında oluşturursanız sistem labil hale gelir ve ani çökmeler oluşur.Zaten bu durumda tüm kolonların uçlarının bile plastik mafsal durumuna gelmesine izin verilme.Beli bölgedeki hasar sonucu sistem çöker.O halde plastik mafsalların kolon başlarında değilde kiriş uçlarında olması gerekir.Yani hasarlar kiriş uçlarında olmalıdır.deprem enerjisi bu şekilde tüketilmelidir.Kiriş uçlarında oluşan plastik mafsallar çökmeyi gerektirmez, çünkü düşey eleman dediğimiz kolonlar hala stabil durumdadır.Kolonlar stabil kaldığı surece kiriş uçları tek tek plastik mafsal haline dönebilir.Kolonlar buna izin verdiği müddetçe.O halde kirişler nispeten kolonlara göre daha az güçlü olmalıdır.Burada şuna dikkat çekelim :Zayıf kiriş güçlü kolon demiyoruz.Güçlü kiriş ama daha güçlü kolon diyoruz.Yoksa zayıf kiriş gibi bir dizayn doğru bır yaklaşım değildir.Buna istinaden yaptığımız birtakım hesaplarlada kolonların kirişlerden daha güçlü olmasını sağlayarak plastik mafsalların kiriş uçlarında olmasını sağlıyoruz.Bir mühendis için bu son derece basit bir hesap.

Plastik mafsal oluşumu dış etkiler ve elemanın kapasitesi ile ilgili bir kavramdır.Durup dururken plastik mafsal oluşmaz.Siz dizayn yaparken oluşacaksa plastik mafsal kiriş uçlarında oluşsun diye yaparsınız.Ancak yapı ömrü boyunca belkide plastik mafsal hiç oluşmayacaktır.Plastik mafsal oluşumu için belli bir yatay kuvvet ve bu kuvveti hasarsız olarak karşılayamayacak bir moment kapasitesi gerekir.Yapı ömrü boyunca buyuk yatay kuvvetlere mazruz kalmazssa plastik mafsal oluşumundan da söz edilemez….

Ahmet ÇELİKKOLLU
İnşaat Mühendisi
ESKİŞEHİR
